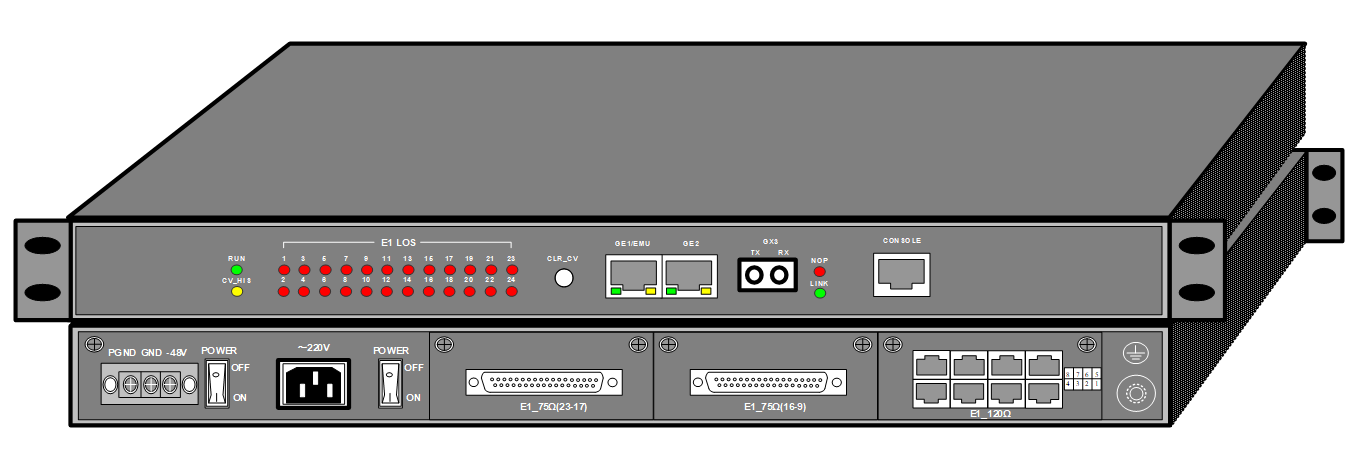

16E1及24E1至千兆以太網匯聚型轉換器YT-HX32H/YT-HX48H
- 產品型號：YT-HX16H/YT-HX32H/YT-HX48H
- 產品特性：傳輸側提供24×E1接口，匯聚比1:24，匯聚點最大帶寬16×1.984M
- 產品功能：業務側提供4路10/100BASE-Tx接口
- 產品規格：支持G.8040協議，CONSOLE+SNMP網管，帶內管理客戶端設備
轉換器(E1/以太網)簡介
廣州郵通系列協議轉換器（也稱為接口轉換器），可將IEEE802.3協議的以太網或V.35數據接口同標準G.703協 議的2M接口之間進行相互轉換。
YT-HX系列設備是基于EoPDH技術和標準（ITU-T G.8040）的小容量匯聚型以太網轉換器，將2層交換和傳統協議轉換器技術融為一體，用于在已建立的SDH電信網上傳輸本地以太網幀。在傳輸側提供1-64路E1接口或STM-1光纖接口，業務側提供2個千兆以太接口或4個百兆以太網接口，支持1-63個遠端以太數據業務匯聚，可以讓運行商充分利用傳統PDH和SDH設備所組成的網絡，提供新的以太網服務，這項新技術不僅解決了不同層次的網絡互通，而且為運行商網絡從TDM網過渡到數據網鋪平了道路。
本設備可以部署在大中型客戶的總部機房，對客戶各分支點的業務進行匯聚，使總部和所有遠端分支點運行在于一個以太網2層交換平臺，為客戶提供總部和分支點的業務互聯。同時也可以部署在運營商機房，為客戶提供互聯網接入等業務。配合我司EOPDH遠端YT-HX02系列、YT-HX04系列、YT-HX08系列等設備，可為客戶提供完整的端到端多點匯聚解決方案。

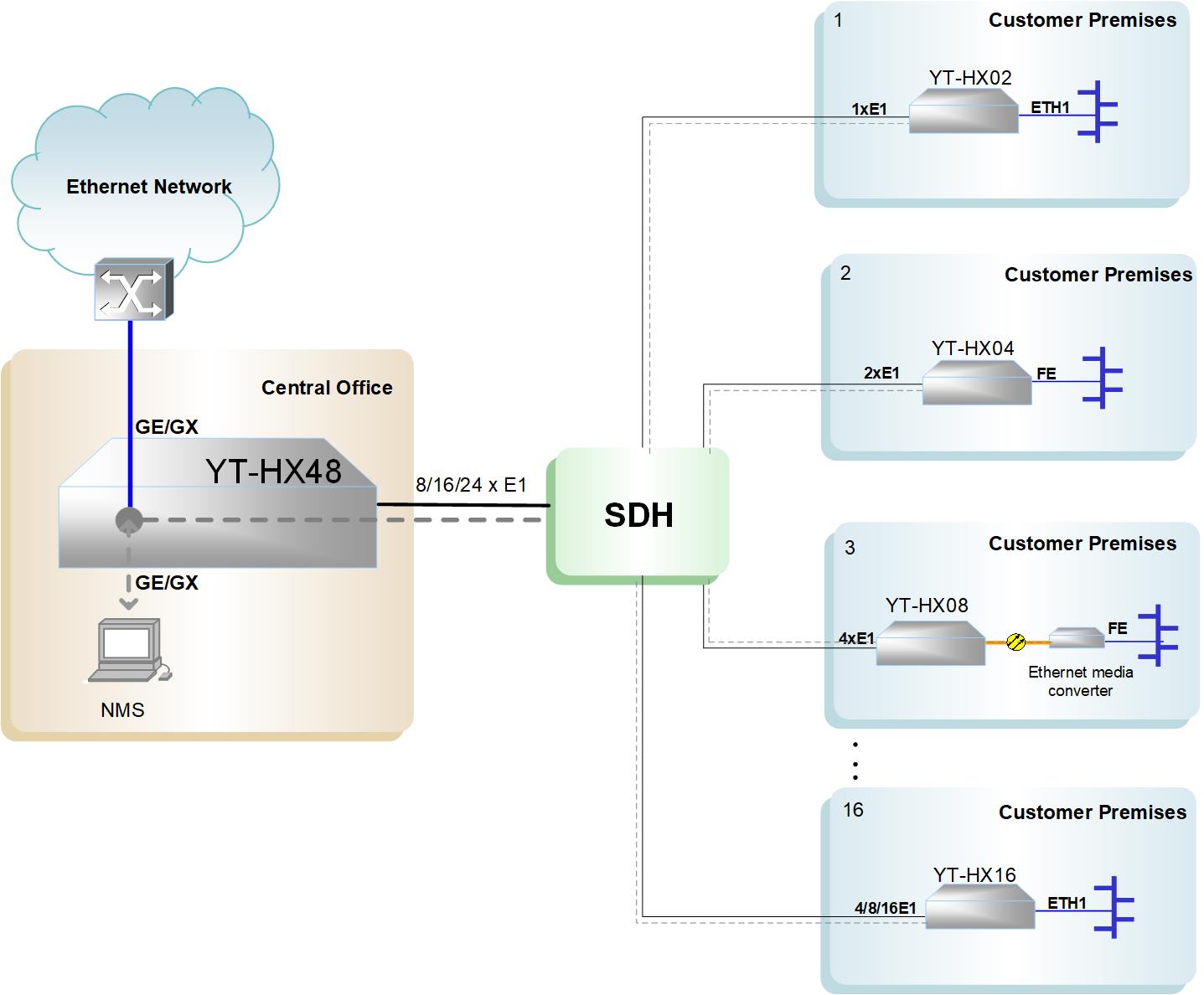

轉換器(E1/以太網)方案圖
產品簡介
產品特點
◆ 傳輸側提供1-24*E1，匯聚比1：16，1:24匯聚點最大帶寬24×1.984M；
◆ 業務側提供4路10/100BASE-Tx接口（根據不同配置）；
◆ 支持G.8040協議，CONSOLE+SNMP網管，帶內管理客戶端設備；
◆ 兼容性強：符合ITU-T G.8040標準，遠端可兼容其它廠家同標準單、多路協轉設備 ；
◆ 以太業務配置靈活：以太網處理部分采用標準2層交換構架，支持全交換、匯聚、VLAN隔離等三種業務模式，滿足用戶差異化需求；
◆ 以太接口配置靈活：可提供支持TRUNK的4組百兆以太網接口；
◆ 組網靈活：支持點對點、點對多點組網，配合遠端1、4、8、16E1協轉，可滿足用戶多樣的帶寬需求
◆ 完備的告警功能：提供當前告警和歷史告警日志；
◆ 維護功能：支持E1環回檢測；支持E1誤碼監視；
◆ 流量統計：支持基于VCG的流量統計，滿足用戶流量監控、計費等需求；
◆ 全程網管：支持標準的SNMP網絡管理。在局端設備網管平臺下可統一管理局端、遠端設備；
◆ 多網管途徑：支持局端設備CONSOLE口、SNMP接口、FE/GE用戶接口管理和通過遠端協轉遠程管理；
◆ 雙電源冗余設計：可實現AC220V/DC-48V兩種電源任意組合雙備份，提高系統可靠性；
◆ 同系列多型號：可滿足用戶對遠端數量+業務帶寬不同組合的多種需求。
采購指南
|
序號 |
型號 |
傳輸通道 |
業務接口 |
匯聚比 |
|
1 |
YT-HX16H |
8*E1 |
4路以太網 |
1：8 |
|
2 |
YT-HX32H |
16*E1 |
4路以太網 |
1：16 |
|
3 |
YT-HX48H |
24*E1 | 4路以太網 |
1：24 |
|
4 |
YT-HX128H |
提供2*STM-1光接口，支持MSP 1+1保護 |
提供2*GE(COMBO)接口（光口或電口） |
1：64 |
技術參數
E1接口
? 端口數量：24
? 接口規程：G.703、G.704
? 接口速率：2048Kbps，容差±50ppm
? 接口碼型：HDB3
? 接口阻抗：75歐姆（不平衡）或120歐姆（平衡）可選
? 電器特性：符合ITU-T G.703建議，脈沖波形如圖2.1所示
? 抖動轉移特性：符合ITU-T G.823建議
? 輸入抖動容限：符合ITU-T G.823建議
? 輸出抖動：符合ITU-T G.823建議
? 輸入口允許衰減：0～6dB
? 電平：±2.37V±10%或±3.00V±10%
? 連接器類型：BNC同軸（75歐姆非平衡接口）或RJ-45（120歐姆平衡）
10/100Base-T接口
? 接口數量：4
? 接口類型： 10/100Base-T
? 接口規程： IEEE-802.3、 IEEE-802.3u、IEEE-802.3x
? 接口速率：10/100自適應或強制
? 雙工模式：半雙工/全雙工
? 端口模式：MDI/MDI-X自適應
? 幀長：1552/1536字節
? 連接器類型：RJ-45插座
GE接口
1000Base-T電接口
? 接口數量：2
? 接口類型： 1000Base-T
? 接口規程： IEEE-802.3、 IEEE-802.3u、IEEE-802.3ab、IEEE-802.3x
? 接口速率：10/100/1000M自適應或強制
? 雙工模式：半雙工/全雙工
? 端口模式：MDI/MDI-X自適應
? 幀長：1552/1536字節
? 連接器類型：RJ-45插座
1000Base-X光接口
? 接口數量：2
? 接口類型： 1000Base-X
? 接口規程： IEEE-802.3、IEEE-802.3z、IEEE-802.3x
? 接口速率： 1000M
? 雙工模式：全雙工
? 連接器類型：LC（SFP）
管理接口
SNMP管理接口
? 接口類型：10/100Base-T
? 接口速率：10/100自適應
? 雙工模式：半雙工/全雙工自協商
? 端口模式：MDI/MDI-X自適應
? 連接器類型：RJ-45插座
CONSOLE (RS232串口)管理接口
? 接口方式：異步RS-232
? 接口速率：115200bps
? 連接器類型：RJ45插座
